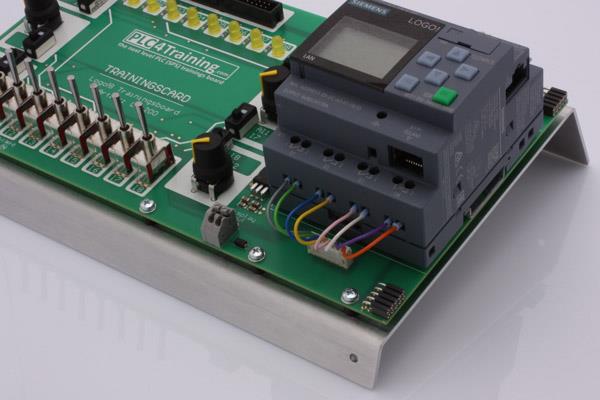

در این بخش از آموزش های نمایندگی زیمنس با طریقه نصب و سیم بندی پی ال سی LOGO زیمنس و تمام جزئییات مانند نصب درایوری PLC LOGO زیمنس و نصب روی ریل و سیم بندی آن با تغذیه های AC و DC و موارد دیگر آشنا خواهید شد.



برای مشاهده مشخصات سخت افزار پی ال سی LOGO زیمنس و یا برای دانلود کاتالوگ پی ال سی LOGO زیمنس روی لینک های مربوطه کلیک کنید.



نحوه نصب LOGO! نمایندگی زیمنس

نصب دیواری PLC LOGO زیمنس

برای این منظور باید کشوهای لغزنده ای را که در قسمت عقب LOGO! وجود دارد،به سمت بیرون کشیده و با استفاده از پیچ های 4mm آن را به دیوار وصل نماییم.





نصب روی ریل PLC LOGO زیمنس
در زیر مراحل نصب یک LOGO! زیمنس به همراه یک کارت روی ریل نشان داده شده.





1. قلاب LOGO! را روی ریل قرار دهید.
2. LOGO! را دور ریل بچرخانید تا زبانه موجود در پشت آن در عقب لبه ریل قرار گیرد.
3. کلاهک  محل نصب کارت توسعه که در سمت راست LOGO! قرار دارد از روی LOGO! برداشته شود.
4. کارت های افزایشی نیز مانند LOGO! در سمت راست آن روی ریل سوار شود.
5. کارت توسعه را به سمت چپ حرکت دهید تا به LOGO! چفت شود.
6. پس از چفت شدن ماژول با استفاده از یک پیچ گوشتی،زائده ماژول دیجیتال را به چپ فشار دهید تا ماژول به LOGO! قفل شود.

لازم به ذکر است که عرض ریل مورد استفاده برای نصب LOGO!،35mm است.
LOGO! پس از نصب کامل روی ریل به این صورت است:





برای نصب تعداد بیشتری کارت توسعه روی ریل،باید دقیقا مراحل گفته شده از یک تا شش را تکرار کرد.باز کردنLOGO! و کارت های توسعه از روی ریل دومرحله دارد:

مرحله اول: باز کردن LOGO! نمایندگی زیمنس

1. یک پیچ گوشتی داخل روزنه نشان داده شده قرار دهید و آن زائده را به طرف پایین فشار دهید و به طرف بیرون  حرکت دهید.
2. اول LOGO! را بچرخانید تا از روی ریل جدا شده و آن را خارج کنید.





مرحله دوم:بازکردن کارت توسعه

1. باید استفاده از یک پیچ گوشتی،زائده ماژول دیجیتال را به سمت راست حرکت دهید تا آزاد شود.
2. ماژول را به طرف راست کشیده تا یک فاصله مناسب بین ماژول و LOGO! زیمنس ایجاد شود.
3. یک پیچ گوشتی همانند شکل داخل روزنه نشان داده شده در شکل قرار دهید و آن را به طرف پایین فشار دهید و به طرف بیرون حرکت دهید.
4. ماژول توسعه را بچرخانید تا از روی ریل جدا شود.



برخی از انواع LOGO! های زیمنس قابلیت ارتقا دارند که به آن ها اصطلاحا expandable می گویند،یعنی اگر در انجام پروژه ها به تعداد بیشتری ورودی و خروجی نیاز بود و LOGO! مورد استفاده expandable باشد،می توان با اضافه کردن یک کارت ورودی و خروجی تعداد ورودی ها و خروجی ها را زیاد کرد.در برخی پروسه های اجرایی نیاز به تعداد ورودی و خروجی بیشتری است و 8 ورودی و 4 خروجی موجود روی LOGO! کفایت نمی کند. در چنین مواقعی باید از کارتهای افزایشی استفاده کرد و به CPU اتصال داد. در LOGO! می توان با استفاده از کارت های افزایشی که ماژول هم نامیده می شود،تعداد ورودی دیجیتال تا 24 و خروجی دیجیتال را 16،ورودی آنالوگ به 8 و خروجی آنالوگ به 2 افزایش داد.



نحوه سیم بندی LOGO! نمایندگی زیمنس

اتصال منبع ورودی ماژول اصلی CPU
اگر تغذیه ماژول از نوع AC باشد به صورت زیر عمل می کنیم یعنی مستقیم L1 را به فاز و N را به نول وصل می کنیم .ولی در مدل های 12/24 V ابتدا باید بر اساس نیاز از یکی از منابع تغذیه 24 V AC,24 V DC,12 V DC استفاده شود و سپس ولتاژ را LOGO! اتوماسیون زیمنس متصل نمود.

سیم بندی LOGO! با تغذیه AC
همان طور که پیش تر گفته شد این ماژول ها مانند شکل زیر مستقیم به فاز و نول متصل می شوند.





نحوه سیم بندی LOGO! با تغذیه DC
نحوه اتصال مدل های 12/24 V دراین شکل نشان داده شده.





همان طور که در شکل بالا می بینید برای حفاظت از LOGO! بهتر است از یک فیوز استفاده شود . در زیر فیوز مناسب برای برخی LOGO! ها آمده است:





اتصال ورودی ها
برای اتصال ورودی ها(سنسورها،شستی ها و...)به صورت زیر عمل می کنیم:
1.سیم بندی ورودی ها برای مدل LOGO! 12/24 V به صورت بعد است:





توجه:در مدل 230 RC/RCO از آن جایی که ورودی های دیجیتال ایزوله نمی باشند باید زمین آن ها با زمین منبع تغذیه یکی شود.
2.سیم بندی تغذیه و ورودی ها برای مدل (standard variant)LOGO! 230 به صورت زیر است:





3.سیم بندی برای مدل LOGO!...L… به صورت زیر است:





در مدل LOGO!...L… ورودی ها در گروه های چهارتایی دسته بندی شده اند.ورودی های هرگروه توسط یک فاز یکسان تغذیه می شوند و به گروه های مختلف می توان فازهای متفاوت اعمال کرد.همان طورزیمنس  که درشکل مشخص است I1  تا I4 توسط فاز L1 تغذیه شده وبرای I5 و I6 دیگری در نظر گرفته شده است.

اتصال خروجی ها
پیش از این اشاره شد که خروجی های LOGO! از نوع رله های و ترانزیستوری هستند.اگر روی LOGO!حرف R نوشته شده بود نشان دهنده این است که خروجی رله ای است و اگر پیزی نوشته نشده بود به این معنی است که خروجی از نوع ترانزیستوری است.

اتصال خروجی های LOGO!...R…
خروجی های رله ای همانند یک کنتاکت عمل می کندد یعنی ولتاژی را که به یک پایه داده ایم همان ولتاژ را در پایه دیگر خروجی خواهیم داشت.یکی از خصوصیات خروجی های رله ای این است که می توان بارهای مختلفی مانند لامپ ها،کنتاکتورها،لامپ های مهتابی یا موتورها را مستقیما به آن ها وصل کرد. بارهایی که به LOGO! اتصال می یایند باید دارای مشخصات زیر باشند:

1. حداکثر جریان سوییچ شده باید متناسب با نوع بار و تعداد سیکل های سوییچینگ باشد.
2. زمانی که خروجی فعال شد،حداکثر جریان برای بارهای غیر القایی مانند هیتر برابر 10A برای مدل 230 V AC برابر 8A است و برای بارهای القایی مانند موتورها جریان برابر 3A برای مدل 12/24 V AC/DC برابر با 2A است.برای اتصال خروجی های رله ای به بار هماند شکل زیر عمل می کنیم.
