نمایندگی زیمنس، آموزش S7-1500 قسمت 5: آشنایی با ماژول PM

نمایندگی زیمنس و ماژول PM

نمایندگی زیمنس در قسمت های پیشین در مورد ماژول PS و همچنین CPU توضیحات لازمه را داده است. هم اکنون مازول PM را تشریح خواهیم کرد.



نمایندگی زیمنس- زیمنس کنترل- آموزش PLC S7-1500 زیمنس- ماژول PM



عملکرد ماژول PM:

ولتاژ ورودی AC یا DC توسط ماژول PM دریافت می شود.ولتاژ دریافت شده به یک ولتاژ 24V DC تبدیل می شود. در خروجی می توان ولتاژ 24V DC  را مشاهده نمود. ولتاژ خروجی به عنوان ولتاژ تغذیه اجزا از جمله ماژول PS، ماژول IO و ... به کار گرفته می شود.



استفاده از ماژول PM اختیاری است یا اجباری :

استفاده از ماژول PM اختیاری می باشد. به این علت که اتصالی Backplane Bus وجود ندارد. به مراتب این ماژول قابل پیکربندی بر روی ریل نمی باشد



جایگزین ماژول PM در S7-1500 :

یک منبع تغذیه 24V DC خارجی مانند منبع تغذیه SITOP می تواند جایگزین مناسبی برای ماژول PM باشد. ورودی این منبع تغذیه از نوع AC سه فاز می باشد. با این ورودی می توان به دو خروجی 24V DC ( یکی به صورت مثبت و دیگری منفی ) دسترسی پیدا کرد.



انواع ماژول PM در S7-1500 :

  1. ماژول PM 70W 120/230V AC   که خروجی آن 24V DC 3A
  2. ماژول PM 190W 120/230V AC که خروجی آن 24V DC 8A



توضیحات :

همانطور که مشخص است ماژول با توان  190W قدرت بیشتری دارد و می تواند تعداد بیشتری از مازول ها را تغذیه کند.



اجزای ماژول PM :

  1. اجزای نمایشی
  2. اجزای اپراتوری



اجزای نمایشی ماژول PM :

- چراغ ERROR : نمایش خطا

- چراغ RUN : نمایش حالت اجرا

- چراغ MAINT : نمایش بروز عیب



نمایندگی زیمنس- زیمنس کنترل- آموزش PLC S7-1500 زیمنس- ماژول PM



   مزیت این 3 چراغ LED که در سری S7-1500 هم به PLC  ها افزوده شدند، نمایش وضعیت کاری ماژول ها و عیب یابی می باشد.



اجزای اپراتوری ماژول PM :

  1. کانکتور کابل تغذیه (Power Connector): اتصال ولتاژ ورودی به ماژول PM
  2. ترمینال خروجی 24V DC با قابلیت اتصال: اتصال خروجی ماژول PM، یعنی ولتاژ 24V DC، به ماژول های مجاور مانند CPU، ماژول PS و ماژول های IO
  3. چراغ های LED: نمایش وضعیت کاری فعلی ماژول PM
  4. دکمه قطع و وصل (سوئیچ Standby): دکمه برای قطع و وصل ماژول PM
  5. پیچ: یک پیچ برای ثابت کردن ماژول روی ریل



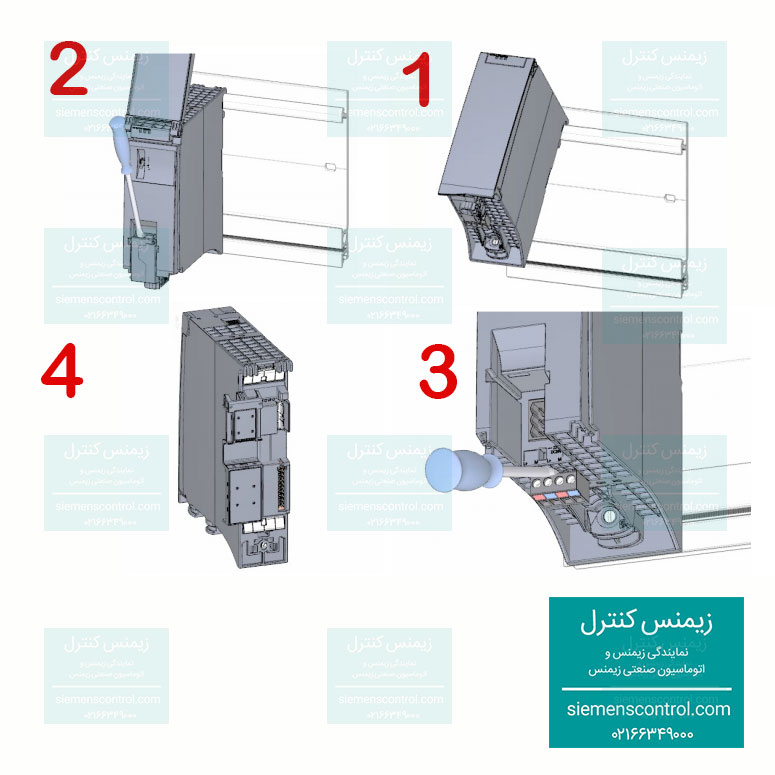

مراحل اتصالات ماژول PM:

  1. جدا کردن کاور جلویی ماژول PM
  2. ماژول در جهت بالا ثابت شود.
  3. جدا کردن کانکتور کابل تغذیه ار ماژول PM
  4. آزاد کردن پیچ کانکتور
  5. باز کردن کاور کانکتور
  6. روکش کابل مربوط را برای اتصال، ولتاژ تغذیه ورودی ماژول، تا طول 35 میلی متر و سیم ها را تا طول 8 میلی متر با استفاده از سیم لخت‌کن بردارید و به آن ها سرسیم بزنید.
  7. اتصال سیم ها به ترمینال های مربوط
  8. بستن کاور کانکتور
  9. محکم کردن پیچ کانکتور
  10. اتصال کانکتور کابل تغذیه به ماژول PM



نمایندگی زیمنس- زیمنس کنترل- آموزش PLC S7-1500 زیمنس- ماژول PM  نمایندگی زیمنس- زیمنس کنترل- آموزش PLC S7-1500 زیمنس- ماژول PM



نمایندگی زیمنس- زیمنس کنترل- آموزش PLC S7-1500 زیمنس- ماژول PM

اتصالات خروجی ماژول PM به CPU:

  1. سیم بندی کانکتوری کانکتوری 4 پل ماژول PM
  2. اتصال کانکتور چهارپل ماژول PM را به کانکتور چهارپل CPU
  3. در انتها کانکتورهای مذکور را در زیر کاور جلویی (Front Cover) ماژول های PM و CPU در محل های تعیین شده برای هر ماژول قرار دهید و به این ترتیب ماژول PM را به CPU متصل کنید.



نمایندگی زیمنس- زیمنس کنترل- آموزش PLC S7-1500 زیمنس- ماژول PM
