تمرین هفتم نمایندگی زیمنس: روشنایی ویترین مغازه (Shop Window Lighting) با استفاده از مینی پی ال سی لوگو

تمرین هفتم نمایندگی زیمنس: روشنایی ویترین مغازه (Shop Window Lighting) با استفاده از مینی پی ال سی لوگو

تمرین هفتم نمایندگی زیمنس: مداری طراحی کنید که به صورت گفته شده در زیر کار کند.

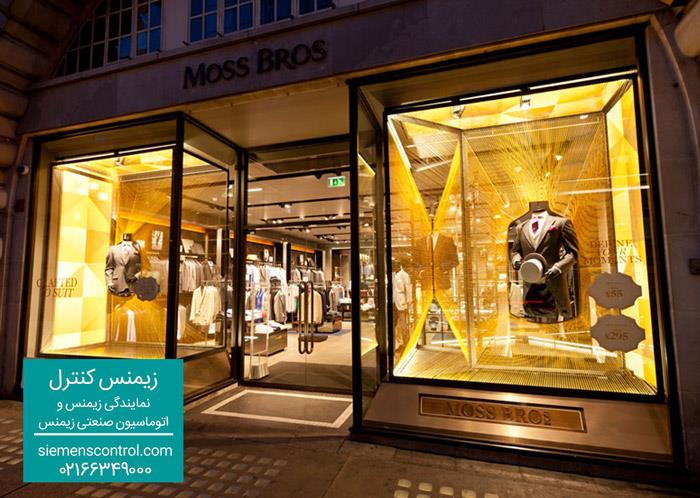

ویترین مغازه با استفاده از LOGO! به صورت اتوماتیک روشن می شود. در اینجا 4 تا گروه مختلف از لامپ ها وجود دارد. یکی برای روشنایی در طول روز، یکی برای روشنایی شیشه در عصر، دیگری برای ایجاد حداقل روشنایی در طول شب، (زمانی که مغازه تعطیل است) و یکی نورالفکن برای تاباندن نور روی اجسام خاص در ویترین.

حل: ویترین مغازه از روز های دوشنبه تا جمعه از ساعت 8:00 صبح تا ساعت 10:00 شب روشن است. در روز شنبه از ساعت 8:00 تا نیمه شب و یکشنبه ها از وسط روز تا ساعت 8:00 شب روشن است. در طول این زمان ها گروه Q1 از طریق یک سوئیچ زمانی روشن می شود. به علاوه در عصر با واکنش سنسور فوتوسل I1 لامپ های گروه دوم روشن می شود. در خارج از ساعت های گفته شده در بالا، لامپ های گروه 3 که کمترین روشنایی را می دهد توسط سنسور حساس به نور روشن می شوند. زمانی که فردی به ویترین نزدیک شد، پروژکتورها (لامپ های متصل به خروجی Q4) از طریق سنسور آشکارگر حرکت I4 در تمام مدت باید روشن و خاموش شوند. هر چهار گروه روشنایی را برای تست به وسیله کلید I3 می توان برای 1 دقیقه روشن کرد.

قطعات استفاده شده:

ورودی I1: سوئیچ حساس به نور (NO)

ورودی I2: سوئیچ روشن کردن سیستم (NO)

ورودی I3: سوئیچ تست (NO)

ورودی I4: آشکارگر حرکت (NO)

خروجی Q1: روشنایی گروه 1

خروجی Q2: روشنایی گروه 2

خروجی Q3: روشنایی گروه 3 (حداقل روشنایی را در شب تولید می کند)

خروجی Q4: روشنایی گروه 4 (پروژکتورها)
